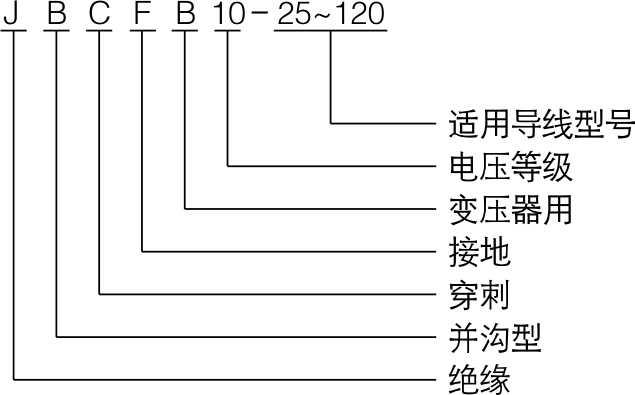

型號及意義

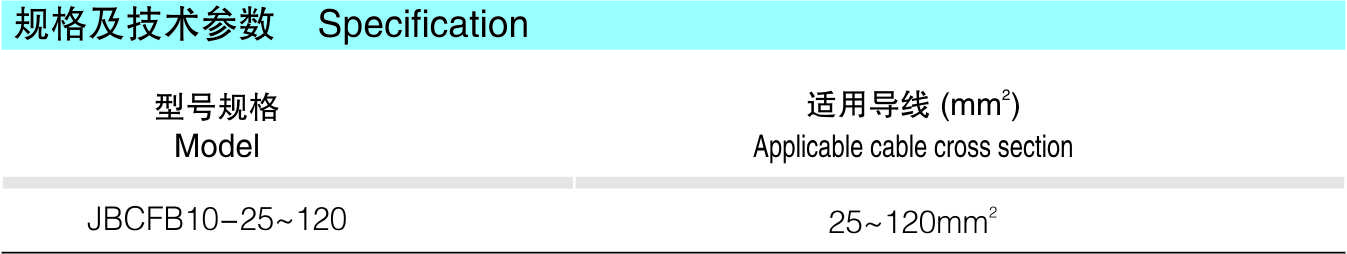

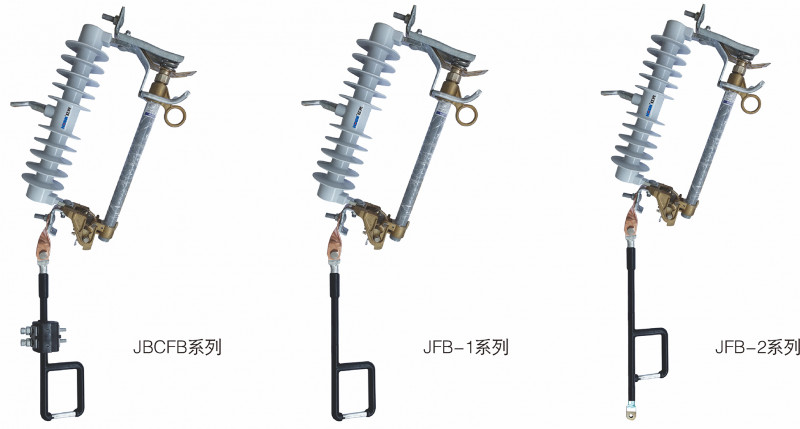

產品示意圖

JBCFB系列穿刺型變壓器接地線夾安裝方法

1.把穿刺型變壓器接地線夾上的麻花型銅引流板與銅鋁接線端子正確連接在10kV級戶外高壓跌落式熔斷器下端，擺動接地環，確保穿刺型變壓器接地線夾處于垂直方向，然后擰緊線夾上端接線端子上的六角螺母。
2.將配電變壓器高壓引線穿過穿刺線夾的主線位置，引線上端連接至氧化鋅避雷器上，再擰斷穿刺線夾上的力矩螺母。
3.用專用力矩扳手棘輪一端擰緊力矩螺母直至斷開即可。
4.引線下端連接至變壓器進線端的線夾上。

將熔斷器接地線夾上的銅引流板與銅接線端子，正確連接在10KV戶外高壓跌落式熔斷器下端，擺動接地環，確保熔斷器接地線夾處于垂直方向，然后擰緊線夾上端接線端子上的六角螺母。

1.把變壓器接地線夾上的麻花型銅引流板與銅鋁接線端子正確連接在10kV級戶外高壓跌落式熔斷器下端，擺動接地環，確保變壓器接地線夾處于垂直方向，然后擰緊線夾上端接線端子上的六角螺母。
2.將配電變壓器高壓引線直接接在接地環下端的接線端子上。
